2.低压调压器APR系列

A.简介

由上部指挥器和下部主阀组成，只有两个活动组件。指挥器感受下游压力变化，输出相应气动比例信号至主阀，改变阀口开度。从而保证下游压力的精确调节，呼吸气进入下游管道。

B.特点

无外排式指挥器

调压范围广、精确度高自供风、内泄压

【工作原理】

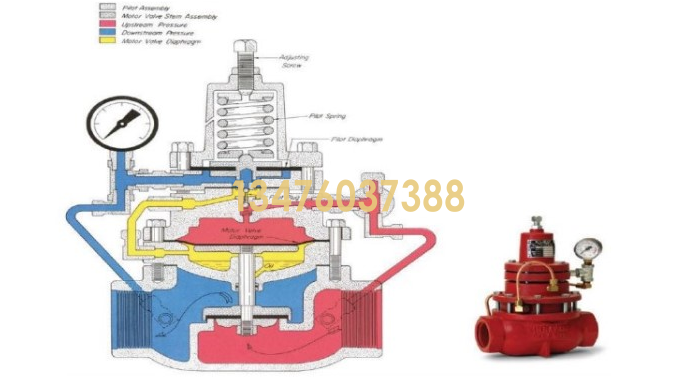

指挥器组件和气动阀杆组件(剖面线部分)是背压阀中可移动的部件。指挥器阀芯是由2个紧紧连接在一起的不锈钢小球(一大一小)组成。

指挥器供气压力是上游压力(红),同时上游压力紧密作用着气动阀薄膜的上部气动阀薄膜的面积是气动阀座面积的两倍，以确保背压阀口紧密的关闭。气动阀的压力输入口(红到黄)在指挥器阀芯下阀座,压力输出口(黄到大气压)在其上阀座.指挥器弹簧施压于指挥器组件的上方，以抵抗弹簧下方来自减压阀下游压力(蓝)

假设指挥器弹簧被调节螺栓所设定的压力到达下游压力,随着下游压力(蓝)变得更小,指挥器弹簧使指挥器组件向下关闭上阀座(黄到大气压),和打开下阀座(红到黄)。

这使得上游的全部压力(红)施加于气动阀薄膜的下方，从而与薄膜上方压力平衡.

作用在气动阀阀座下方的上游压力打开阀,当下游压力(蓝)与设定压力相等时，指挥器组件的上、下两个阀座和其阀芯均处于关闭状态，
